Jak wybrać odpowiednią końcówkę dozującą do zastosowań przemysłowych?

Podczas dozowania płynów przemysłowych wybór końcówki dozującej jest jednym z najważniejszych etapów całego procesu. Nawet minimalne odchylenie w nałożonej ilości może prowadzić do wzrostu liczby odrzutów lub marnotrawstwa materiału.

Końcówka dozująca jest wprawdzie najmniejszym i często najtańszym elementem systemu, ale stanowi ostatni punkt styku między technologią a produktem. Definiuje ona ostateczny kształt, objętość i stabilność depozytu.

Dlaczego końcówka ma znaczenie?

Prawidłowo dobrana końcówka bezpośrednio wpływa na trzy kluczowe parametry:

Powtarzalność: Zdolność do nanoszenia za każdym razem tej samej ilości materiału.

Kształt i precyzja: Zapobieganie rozpryskom, „nitkowaniu” i niepożądanemu kapaniu.

Szybkość cyklu: Opór końcówki określa wymagane ciśnienie i prędkość wyciskania.

Co się dzieje przy złym doborze końcówki?

Może dochodzić do akumulacji ciśnienia – po zakończeniu cyklu następuje kapanie materiału.

Materiał jest nadmiernie obciążony mechanicznie – mogą zmienić się jego właściwości fizyczne (np. w przypadku dwuskładnikowych epoksydów lub past z wypełniaczami).

Wybór końcówki musi zatem wynikać z jej konstrukcji, właściwości płynu oraz wymagań aplikacji.

1. Klasyfikacja końcówek według konstrukcji i zastosowania

Końcówki stożkowe (Smooth-Flow Tapered)

Wykonane z polietylenu (często z blokadą UV) lub polipropylenu. Stożkowy kształt naturalnie zmniejsza opory przepływu.

Odpowiednie dla:

materiałów o średniej i wysokiej lepkości
cyjanoakryli żelowych
klejów UV
uszczelniaczy i materiałów z wypełniaczami
past lutowniczych

Główne zalety:

Płynny przepływ gęstych past
Niższe ciśnienie robocze
Minimalne ryzyko zapchania

Końcówki ze stali nierdzewnej (Precision Stainless Steel)

Klasyczne końcówki z kaniulą ze stali nierdzewnej i polipropylenową nasadką.

Odpowiednie dla:

szerokiego spektrum materiałów, zwłaszcza płynów o niskiej i średniej lepkości
precyzyjnych mikrodawek (małe średnice)

Warianty: proste, wygięte pod kątem 45° i 90° (do trudno dostępnych miejsc).

Zalety:

Wysoka precyzja
Szeroka gama średnic i długości

Wady:

Wyższe opory przy gęstych mediach
Ryzyko zapchania przy wypełniaczach

Końcówki w całości ze stali nierdzewnej | Z gwintem 1/4 NPT

Zarówno kaniula, jak i gwint wykonane są ze stali nierdzewnej.

Odpowiednie dla:

aplikacji z niekompatybilnością chemiczną tworzyw sztucznych
sterylizacji w autoklawie

Główne zalety:

Łatwe czyszczenie przy wielokrotnym użyciu
Dostępne długości do 100 mm
Odpowiednie do zastosowań przemysłowych i medycznych

Końcówki z wkładką PTFE (Teflonowe)

Wnętrze kaniuli wyłożone еst materiałem PTFE.

Najlepiej nadają się do:

cyjanoakryli (klejów błyskawicznych)
bardzo rzadkich płynów
substancji agresywnych chemicznie

Główne zalety:

Minimalizacja zapychania i ograniczenie reakcji z metalem
Eliminacja podsiąkania rzadkich płynów

Specjalne typy końcówek

Sfazowane (Chamfered)

→ mikropunkty bardzo rzadkich płynów i klejów UV – czyste odcięcie dawki

Owalne

→ płaskie paski (wstęgi) gęstych uszczelniaczy, silikonów i epoksydów

Elastyczne

→ giętkie rurki do rowków i trudno dostępnych miejsc

→ możliwość skrócenia do wymaganej długości

2. Fizyka i strategia optymalizacji dozowania

Prawidłowy dobór wymiarów końcówki opiera się na prawach fizyki dotyczących przepływu, oporu i ciśnienia.

Wpływ długości końcówki na stabilność procesu:

Im dłuższa końcówka, tym wyższy opór i konieczność stosowania wyższego ciśnienia. Skumulowane ciśnienie w długiej końcówce powoduje efekt kapania po zakończeniu cyklu.

Zalecenie: Używaj możliwie najkrótszej końcówki (idealnie 0,25”).

✔ niższy opór | ✔ mniejsza akumulacja ciśnienia | ✔ stabilniejsze dozowanie

Wybór średnicy (Gauge)

Średnicę oznacza się wartością Gauge (G). Zasada: im wyższy numer G, tym mniejsza średnica wewnętrzna.

Zasada podstawowa: Wybierz największą odpowiednią średnicę, która nadal pozwala na uzyskanie wymaganej wielkości dawki.

Przykład z praktyki:

Jeśli chcesz dozować punkt o średnicy 1 mm, nie używaj końcówki o ID 0,4 mm. Odpowiedniejsza będzie np. G18 (ID ~0,84 mm).

Końcówka powinna mieć zawsze nieco mniejszą średnicę niż pożądana dawka wynikowa – ale nie znacznie mniejszą.

Strategia: Ciśnienie i czas

1️⃣ Niskie ciśnienie: Stosuj możliwie najniższe ciśnienie. Zmniejszysz obciążenie mechaniczne materiału i ryzyko kapania.

2️⃣ Dłuższy czas dozowania: Zamiast krótkiego impulsu pod wysokim ciśnieniem, wybierz niższe ciśnienie i dłuższy czas.

Przykład: Jeśli masz cykl roboczy 1s, nie używaj niepotrzebnie krótkiego czasu (np. 0,2 s) i wysokiego ciśnienia. Ustaw dłuższy czas zbliżony do cyklu maszyny.

Dłuższy czas + niższe ciśnienie = ✔ stabilniejsza objętość, ✔ mniejszy rozrzut, ✔ lepsza kontrola

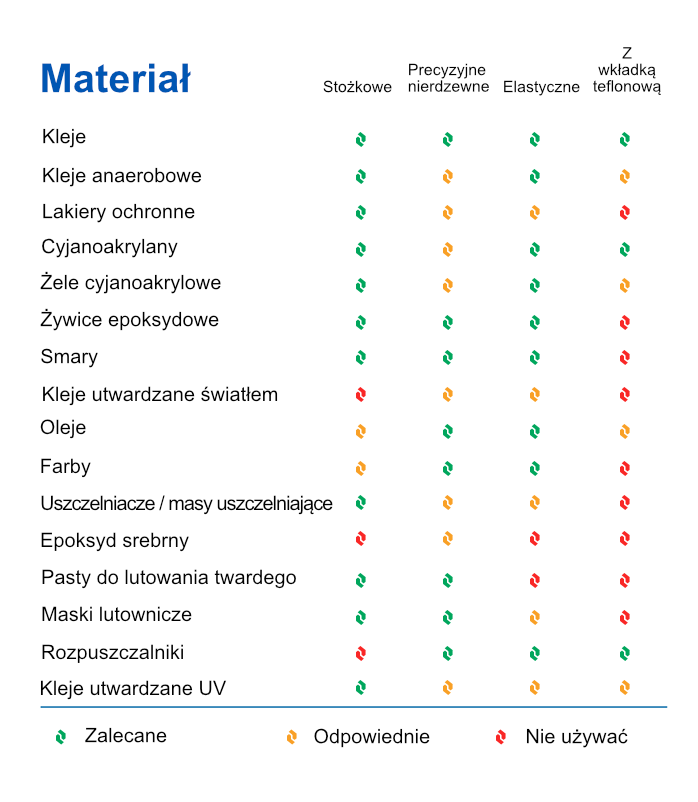

3. Tabela kompatybilności: Materiał vs. Typ końcówki

Najczęstsze błędy przy wyborze końcówki

❌ Wybór zbyt małej średnicy dla gęstego materiału
❌ Kompensowanie niewłaściwej końcówki zwiększeniem ciśnienia
❌ Ignorowanie wypełniaczy w materiale
❌ Używanie jednego uniwersalnego typu do wszystkich aplikacji

Równanie stabilnego dozowania

Możliwie najkrótsza długość końcówki
Największa odpowiednia średnica
Możliwie najniższe ciśnienie
Możliwie najdłuższy czas dozowania

minimalny opór, brak kapania i maksymalna powtarzalność

Podsumowanie

Prawidłowa końcówka dozująca zwiększa precyzję, zmniejsza liczbę odrzutów, stabilizuje proces i przedłuża żywotność sprzętu.
