Как да изберем правилния дозиращ накрайник за промишлени приложения?

При дозиране на промишлени течности изборът на дозиращ накрайник е една от най-важните части на целия процес. Дори минимално отклонение в нанесеното количество може да доведе до увеличен брак или загуба на материал.

Дозиращият накрайник може да е най-малката и често най-евтината част от системата, но той представлява последната точка на контакт между технологията и продукта. Той определя финалната форма, обем и стабилност на нанасянето.

Защо накрайникът е важен?

Правилно избраният накрайник пряко влияе върху три ключови параметъра:

Повторяемост: Способността за нанасяне на едно и също количество материал всеки път.

Форма и точност: Предотвратяване на пръскане, образуване на нишки и нежелано капене.

Скорост на цикъла: Съпротивлението на накрайника определя необходимото налягане и скоростта на изтласкване.

Какво се случва при грешен избор?

Може да се стигне до акумулиране на налягане – след края на цикъла се появява капене на материал.

Материалът е подложен на прекомерно механично натоварване – неговите физични свойства могат да се променят (напр. при двукомпонентни епоксиди или пасти с пълнители).

Следователно изборът на накрайник трябва да се основава на неговата конструкция, свойствата на течността и изискванията на приложението.

1. Класификация на накрайниците според конструкцията и приложението

Конусни накрайници (Smooth-Flow Tapered)

Изработени от полиетилен (често с UV защита) или полипропилен. Коничната форма естествено намалява съпротивлението на потока.

Подходящи за:

материали със среден до висок вискозитет
гелообразни цианоакрилати
UV лепила
уплътнители и материали с пълнители
пасти за запояване

Основни предимства:

Плавен поток на гъсти пасти
По-ниско работно налягане
Минимален риск от запушване

Накрайници от неръждаема стомана (Precision Stainless Steel)

Класически накрайници с канюла от неръждаема стомана и полипропиленова главина.

Подходящи за:

широк спектър от материали, особено течности с нисък до среден вискозитет
прецизни микродози (малки диаметри)

Варианти: прави, огънати на 45° и 90° (за труднодостъпни места).

Предимства:

Висока точност
Широка гама от диаметри и дължини

Недостатъци:

По-високо съпротивление при гъсти среди
Риск от запушване при пълнители

Изцяло стоманени накрайници | С резба 1/4 NPT

Канюлата и резбата са изработени от неръждаема стомана.

Подходящи за:

приложения с химическа несъвместимост на пластмасите
стерилизация в автоклав

Основни предимства:

Лесно почистване при многократна употреба
Налични дължини до 100 mm
Подходящи за промишлени и медицински цели

Накрайници с PTFE вложка (Тефлонови)

Вътрешната част на канюлата е облицована с PTFE материал.

Най-подходящи за:

цианоакрилати (секундни лепила)
много редки течности
химически агресивни вещества

Основни предимства:

Минимизиране на запушването и ограничаване на реакцията с метала
Елиминиране на капилярното покачване на редки течности

Специални видове накрайници

Скосени (Chamfered)

→ микроточки на много редки течности и UV лепила – чисто прекъсване на дозата

Овални

→ плоски ивици (ленти) от гъсти уплътнители, силикони и епоксиди

Гъвкави

→ гъвкави тръбички за жлебове и труднодостъпни места

→ възможност за скъсяване до желаната дължина

2. Физика и стратегия за оптимизация на дозирането

Правилният избор на размерите на накрайника се основава на физичните закони за потока, съпротивлението и налягането.

Влияние на дължината на накрайника върху стабилността на процеса:

Колкото по-дълъг е накрайникът, толкова по-високо е съпротивлението и необходимостта от по-високо налягане. Натрупаното налягане в дългия накрайник причинява ефект на капене след края на цикъла.

Препоръка: Използвайте възможно най-късия накрайник (идеално 0,25”).

✔ по-ниско съпротивление | ✔ по-малко акумулиране на налягане | ✔ по-стабилно дозиране

Избор на диаметър (Gauge)

Диаметърът се означава със стойност Gauge (G). Важи правилото: колкото по-високо е числото G, толкова по-малък е вътрешният диаметър.

Основно правило: Изберете най-големия подходящ диаметър, който все пак позволява желания размер на дозата.

Пример от практиката:

Ако искате да дозирате точка с диаметър 1 mm, не използвайте накрайник с ID 0,4 mm. По-подходящ е например G18 (ID ~0,84 mm).

Накрайникът винаги трябва да има малко по-малък диаметър от желаната крайна доза – не значително по-малък.

Стратегия: Налягане и време

1️⃣ Ниско налягане: Използвайте възможно най-ниското налягане. Така ще намалите механичното напрежение на материала и риска от капене.

2️⃣ По-дълго време за дозиране: Вместо кратък импулс под високо налягане, изберете по-ниско налягане и по-дълго време.

Пример: Ако имате работен цикъл от 1s, не използвайте излишно кратко време (напр. 0,2 s) и високо налягане. Настройте по-дълго време, близко до цикъла на машината.

По-дълго време + по-ниско налягане = ✔ по-стабилен обем, ✔ по-малко разсейване, ✔ по-добър контрол

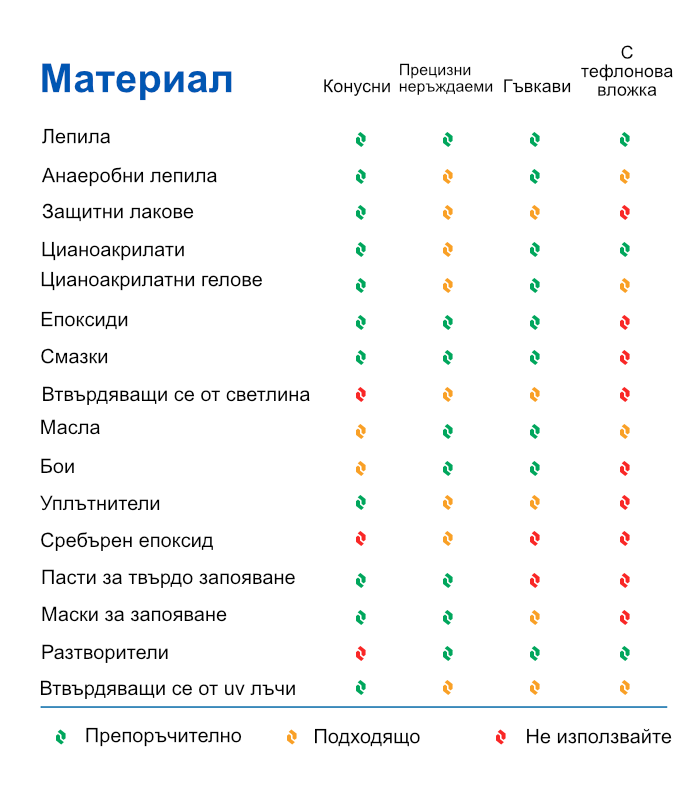

3. Таблица за съвместимост: Материал vs. Тип накрайник

Най-честите грешки при избор на накрайник

❌ Избор на твърде малък диаметър за гъст материал
❌ Компенсиране на неподходящ накрайник чрез увеличаване на налягането
❌ Игнориране на пълнителите в материала
❌ Използване на един универсален тип за всички приложения

Уравнение за стабилно дозиране

Възможно най-къса дължина на накрайника
Най-големият подходящ диаметър
Възможно най-ниско налягане
Възможно най-дълго време за дозиране

минимално съпротивление, без капене и максимална повторяемост

Заключение

Правилният дозиращ накрайник повишава точността, намалява брака, стабилизира процеса и удължава живота на оборудването.
