български език (EUR)STACJONARNY ROBOT DOZUJĄCY NORDSON R4V
Kod produktu: 7363573

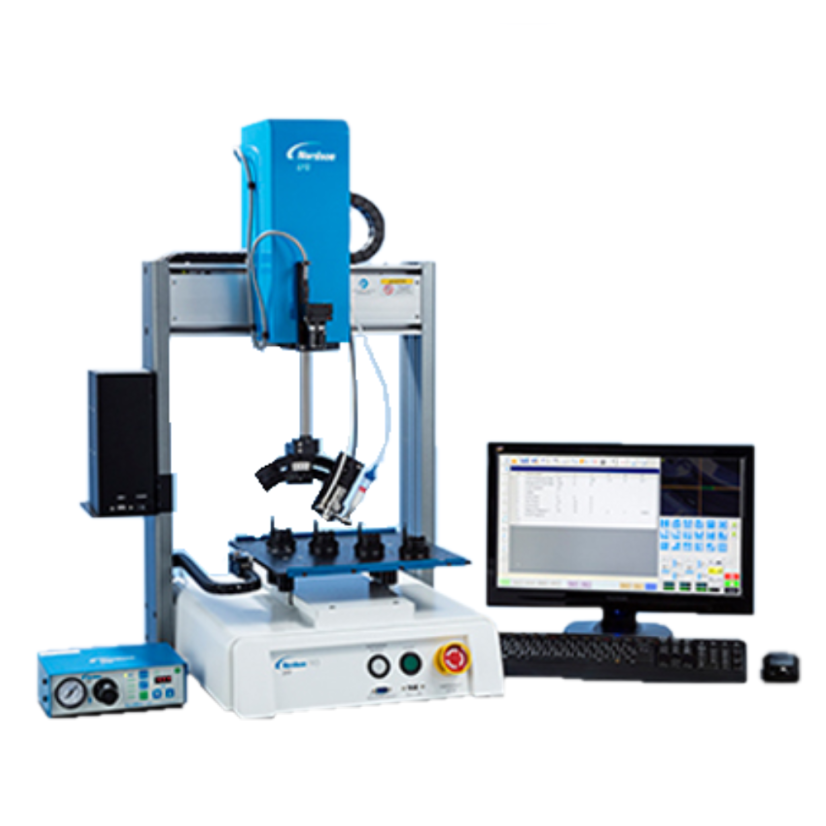

Model R4V to zaawansowany 4-osiowy robot stacjonarny, który umożliwia precyzyjne dozowanie płynów pod dowolnym kątem wzdłuż osi obrotu 360°. Dzięki zintegrowanemu systemowi kamer i intuicyjnemu oprogramowaniu DispenseMotion™, jest on idealny do nakładania materiałów na powierzchnie pionowe, średnice wewnętrzne lub złożone elementy, gdzie standardowe systemy 3-osiowe są niewystarczające.
Parametry
| Typ | RV |
|---|---|
| Liczba os | 4 osie |
| Programowanie | PC + kamera |
| Maksymalny obszar roboczy (X/Y/Z) | 400/400/150 mm |
| Udźwig przedmiotu obrabianego | 10 kg |
| Udźwig narzędzia | 3 kg |

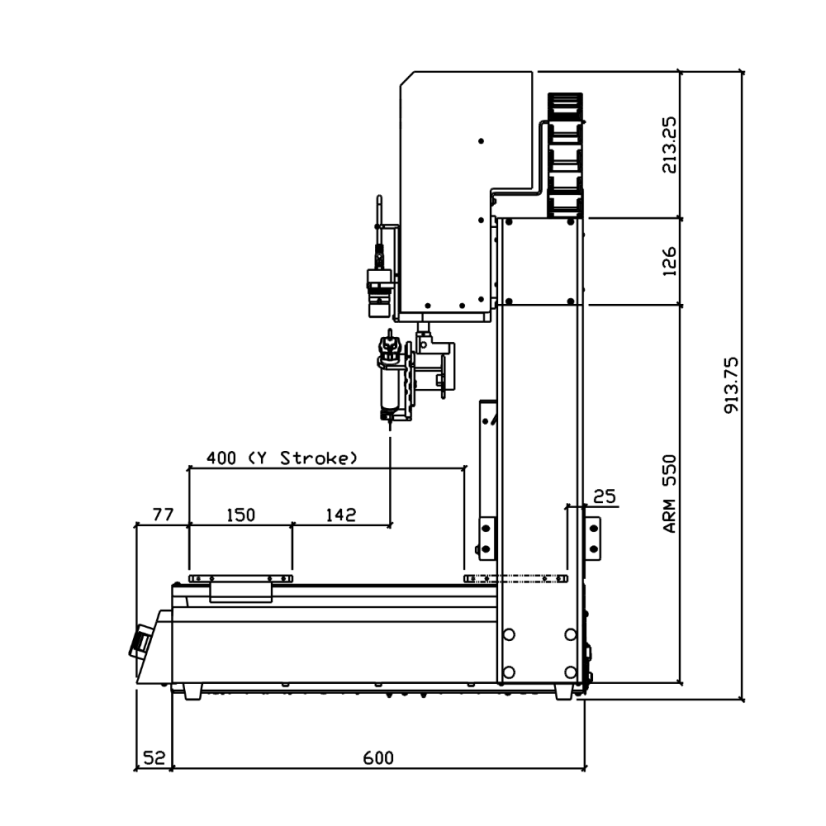

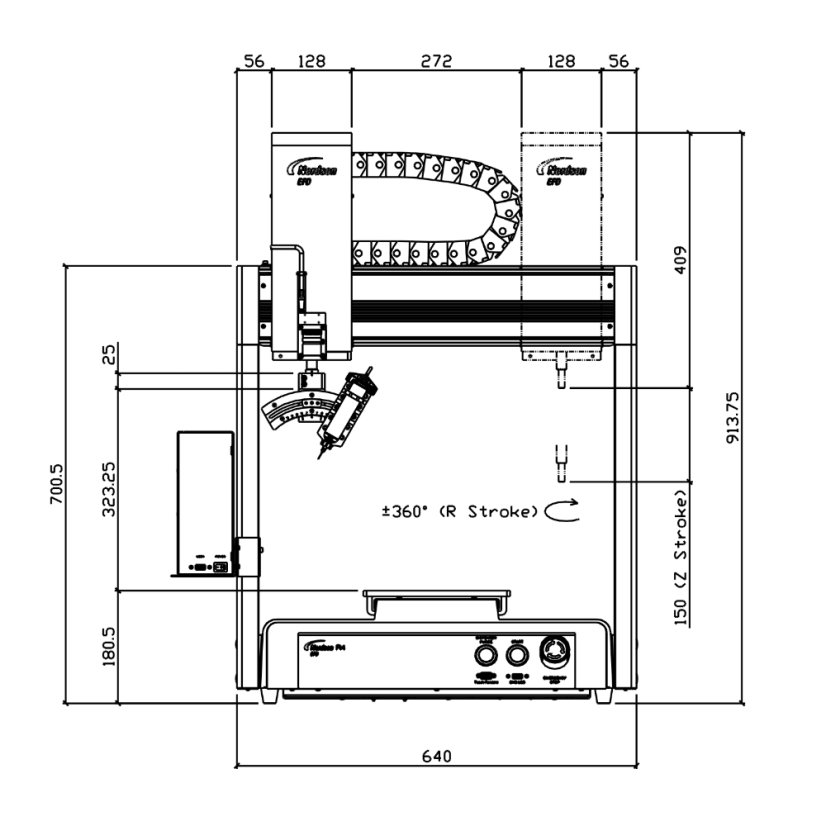

| Wymiary | 745szer x 914wys x 652gł mm |
| Maksymalna prędkość | 500/320 mm/s |
| System napędowy | 3-phase micro - stepping motor |
| Pojemność pamięci | Pamięć masowa PC |
| Zewnętrzne wejścia/wyjścia | 8 wejść / 8 wyjść |
| Powtarzalność | ±0.008 mm / oś |
| Waga (kg) | 55 kg |
Dokumenty i modele 3D
Karta charakterystyki akcesoria
(pdf, 492.2 kB)
Przewodnik konserwacji
(pdf, 2.7 MB)
Karta charakterystyki
(pdf, 183.8 kB)
Instrukcja obsługi
(pdf, 5.8 MB)
Szybki start
(pdf, 1.4 MB)
Model 3D
(zip, 23.5 MB)
