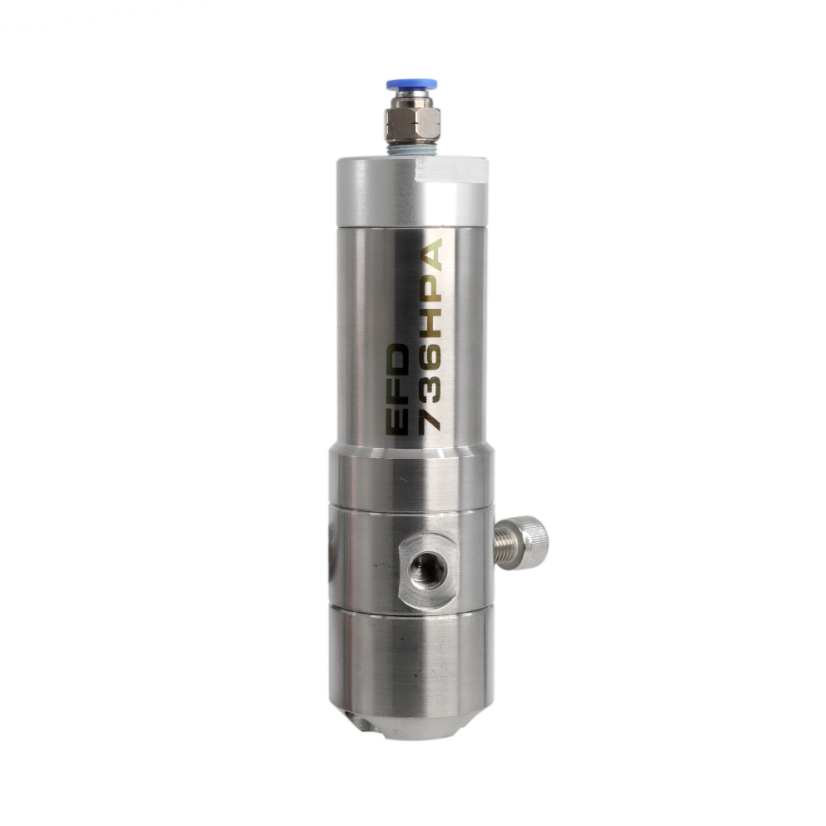

български език (EUR)736HPA HIGH PRESSURE VALVE
Produktcode: 7013449
Hochdruckventil zur Kontrolle von Dichtmassen und Schmierstoffen
Das einzigartige 736HPA-NV-Ventil mit balanciertem Kolben trägt problemlos industrielle Dichtstoffe, Schmierstoffe und Silikone bei einem Flüssigkeitsdruck von bis zu 172 bar (2500 psi) auf.
• Zur Gewährleistung konsistenter Raupenbreiten und Punktprofile wird eine Hubbegrenzungseinstellung verwendet.
• Diese Einstellung reduziert das stoßartige Öffnen und reguliert den Rückschlag (Snuff-back). Mehr
Das einzigartige 736HPA-NV-Ventil mit balanciertem Kolben trägt problemlos industrielle Dichtstoffe, Schmierstoffe und Silikone bei einem Flüssigkeitsdruck von bis zu 172 bar (2500 psi) auf.
• Zur Gewährleistung konsistenter Raupenbreiten und Punktprofile wird eine Hubbegrenzungseinstellung verwendet.
• Diese Einstellung reduziert das stoßartige Öffnen und reguliert den Rückschlag (Snuff-back). Mehr
Parameter
| 1K/2K | Einzelne Komponente |
|---|---|
| Typ | Hoher Druck |
| Serie | 736 |
| Benetzte Teile | Stainles Steel 303 |
Merkmale und Vorteile
- Hochdruckkapazität mit Flüssigkeitseinlassdrücken bis zu 172 bar (2.500 psi).
- Einstellbarer Rücksaugeffekt (Snuff-back) und Regulierung des Öffnungsstoßes.
- Robuste Ganzedelstahlkonstruktion (Typ 303) für maximale Langlebigkeit.
- Zyklusrate von über 400/Min. in einer kompakten und widerstandsfähigen Bauweise.
Technische Spezifikationen
| Parameter | Wert |
| Maximaler Flüssigkeitsdruck | 172 bar (2500 psi) |
| Material Flüssigkeitskörper | Edelstahl Typ 303 |
| Material Steuerkolben | Edelstahl, hartverchromt |
| Kolbendichtungen | Polyester-Elastomer |
| Gewicht | 544 g (19,2 oz) |
| Flüssigkeitseinlass | 1/4 NPT Innengewinde |
Dokumente und 3D-Modelle
Wartungsanleitung
(pdf, 1.4 MB)
Installationsanleitung
(pdf, 396 kB)
Datenblatt
(pdf, 823.7 kB)
3D-Modell
(zip, 1.6 MB)
