български език (EUR)STOLNÍ DÁVKOVACÍ ROBOT NORDSON PROX5
Kód produktu: 7366456
Stolní dávkovací robot Nordson PROX5. Má 3 osy, programování pomocí PC a kamery, maximální pracovní plochu (X/Y/Z) 450/500/100 mm a nosnost obrobku 15 kg. Více
Parametry
| Počet os | 3 osy |
|---|---|

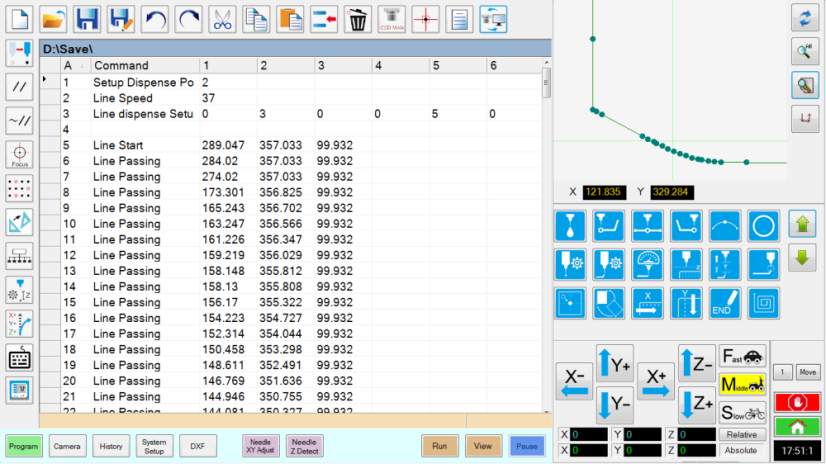

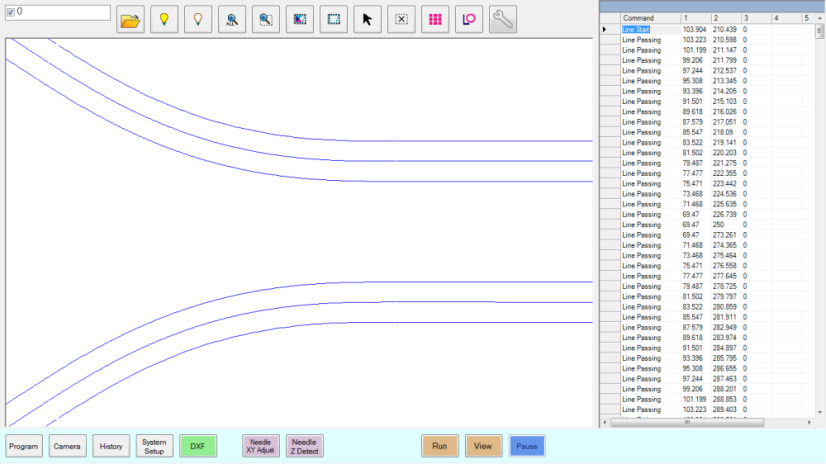

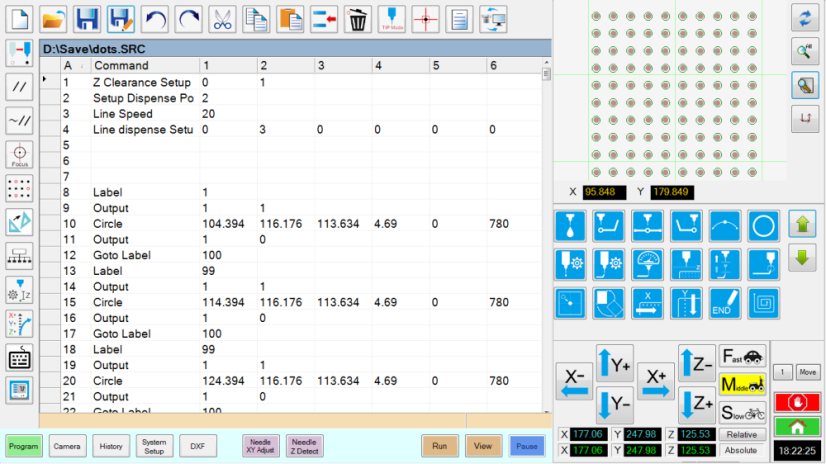

| Programování | PC + kamera |
| Maximální pracovní plocha (X/Y/Z) | 450/500/100 mm |
| Nosnost obrobku | 15 kg |
| Nosnost nástroje | 3.5 kg |

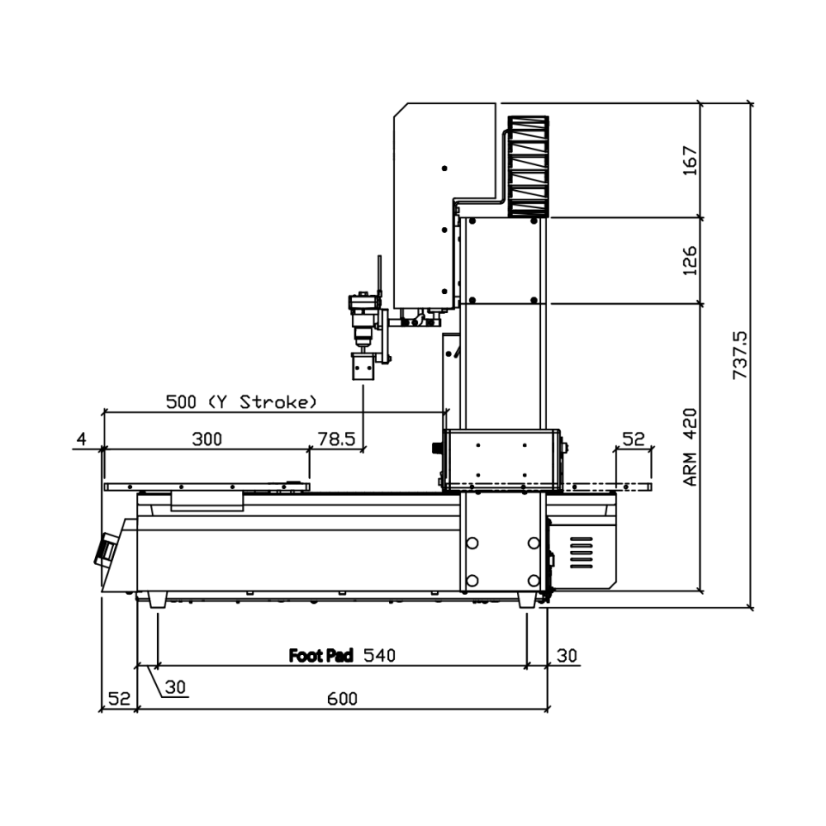

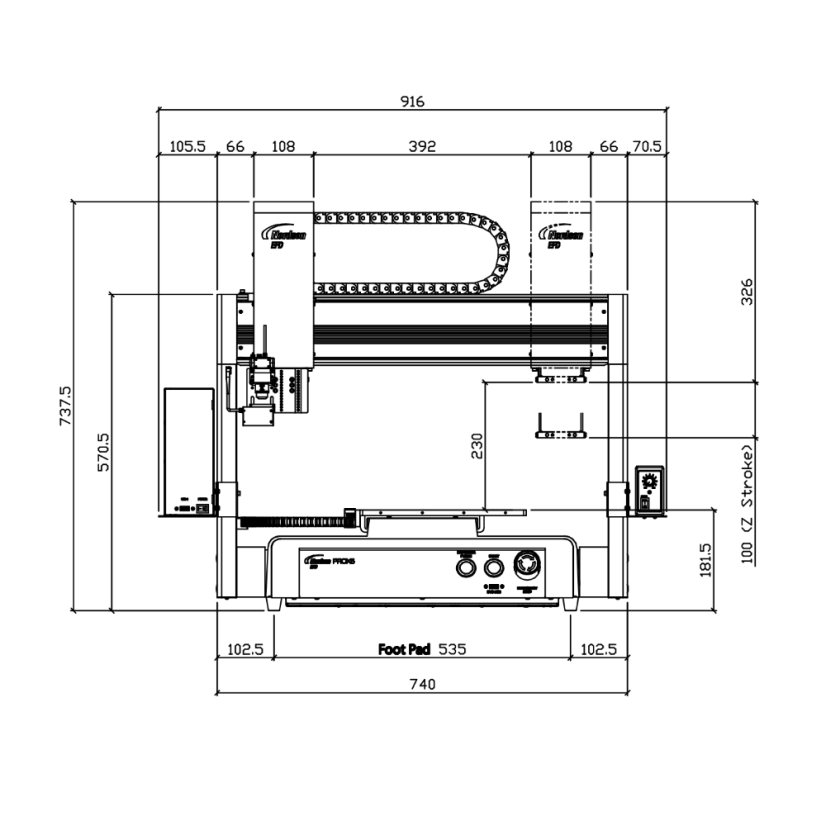

| Rozměry | 920š x 737v x 790h mm |
| Maximální rychlost | 800/250 mm/s |
| Pohonný systém | 5-phase micro stepping motor |
| Kapacita paměti | PC uložiště |
| Detekce hrotu | Včetně |
| Externí vstupy/výstupy | 8 vstupů / 8 výstupů |
| Laserová detekce výšky | Volitelný |

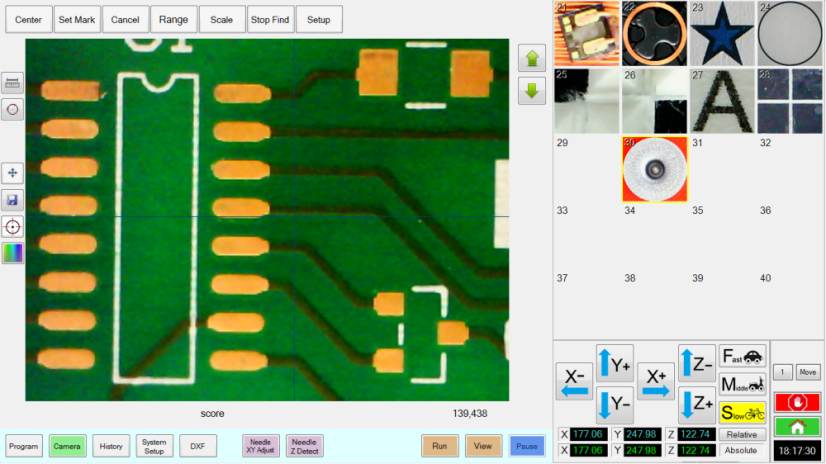

| Vision | CCD smart camera |
| Opakovatelnost | ±0.003 mm / osa |
| Váha (kg) | 75 kg |

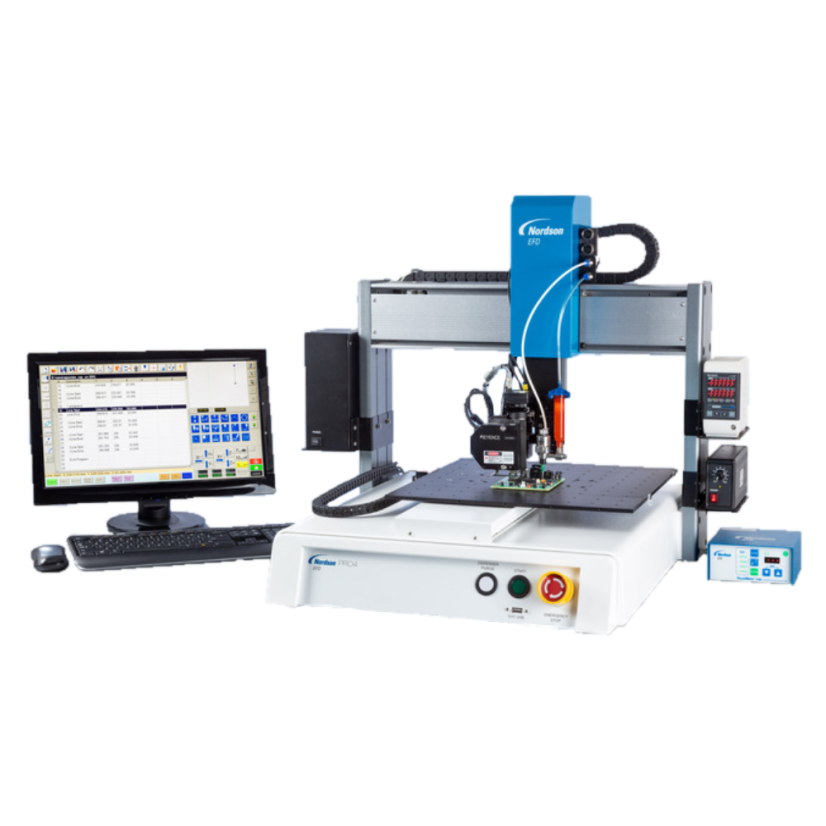

Stolní robot Nordson EFD PROX5 zajišťuje přesné dávkování kapalin s optickým naváděním. Zvyšuje efektivitu a spolehlivost výroby.
Produkt má 3 osy, programování pomocí PC a kamery, maximální pracovní plochu (X/Y/Z) 450/500/100 mm, nosnost obrobku 15 kg, nosnost nástroje 3,5 kg, rozměry 920 (š) × 737 (v) × 790 (h) mm, maximální rychlost 800/250 mm/s a pohon 5fázovým mikrokrokovým motorem. Má také úložiště v PC, detekci hrotu v základní výbavě, 8 vstupů / 8 výstupů, volitelnou laserovou detekci výšky, kameru CCD smart, opakovatelnost ±0,003 mm / osa a váhu 75 kg.
Dokumenty a 3D model
nordson_efd_proplus_pro_series_data_sheet.pdf
(pdf, 713.3 kB)
nordson_efd_proplus_pro_series_operating_manual.pdf
(pdf, 7.7 MB)
nordson_efd_proplus_pro_series_quick_start_guide.pdf
(pdf, 1.6 MB)
