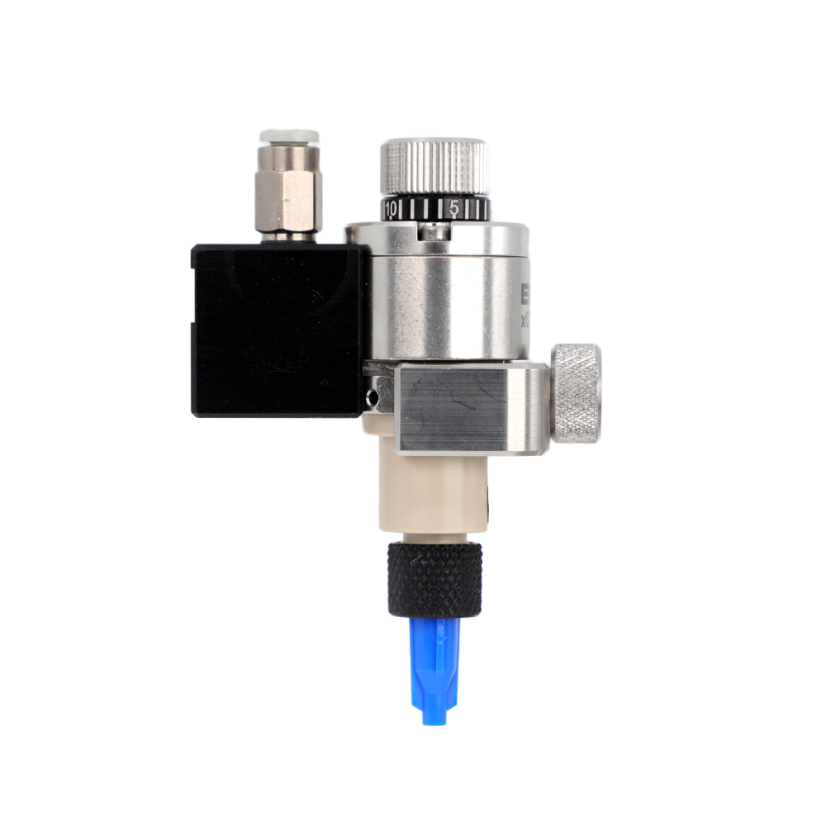

български език (EUR)xQR41 MICRODOT VALVE STR CTRL BLOCK PEEK
Produktcode: 7361763
MicroDot-Nadelventil für präzise Steuerung der Flüssigkeitsdosierung
Eigenschaften
• Einstellbarer Hub
• Standardnadel mit Spitze, PEEK
• Montageblock
• PEEK-Flüssigkeitskörper
Die MicroDot™-Nadelventiltechnologie der Serie xQR41 bietet eine präzise und konsistente Dosiersteuerung von Montageflüssigkeiten bei kleineren Abmessungen und einem einzigartigen modularen Design für optimale Leistung und Nutzen. Das patentierte werkzeuglose QR-Klammerdesign ermöglicht ein einfaches Entfernen des Flüssigkeitskörpers zum Austausch medienberührter Teile in Sekundenschnelle. Die Konfiguration des xQR41 MicroDot-Ventils mit BackPack™-Steuerung, Montageblock oder 90°-Niederprofil-Lufteinlass ermöglicht eine schnelle Erfüllung spezifischer Anforderungen für Ihre Anwendungen. Mehr
Eigenschaften
• Einstellbarer Hub
• Standardnadel mit Spitze, PEEK
• Montageblock
• PEEK-Flüssigkeitskörper
Die MicroDot™-Nadelventiltechnologie der Serie xQR41 bietet eine präzise und konsistente Dosiersteuerung von Montageflüssigkeiten bei kleineren Abmessungen und einem einzigartigen modularen Design für optimale Leistung und Nutzen. Das patentierte werkzeuglose QR-Klammerdesign ermöglicht ein einfaches Entfernen des Flüssigkeitskörpers zum Austausch medienberührter Teile in Sekundenschnelle. Die Konfiguration des xQR41 MicroDot-Ventils mit BackPack™-Steuerung, Montageblock oder 90°-Niederprofil-Lufteinlass ermöglicht eine schnelle Erfüllung spezifischer Anforderungen für Ihre Anwendungen. Mehr
Parameter
| 1K/2K | Einzelne Komponente |
|---|---|
| Typ | Nadel |
| Serie | xQR41 |
| Benetzte Teile | Peek |
VORTEILE
- Modulares Design bietet unendliche Konfigurierbarkeit für mehr Flexibilität.
- Quick Release (QR) Verschluss ermöglicht eine schnelle und einfache Wartung.
- Leichtbauweise reduziert den Verschleiß von TTA-Automationsmotoren und Riemen.
- Geringeres Innenvolumen reduziert die Flüssigkeitsverschwendung.
- 360° drehbares Flüssigkeitsgehäuse ermöglicht eine optimale Positionierung.
EIGENSCHAFTEN
- 60 % kleinere Abmessungen als herkömmliche Nadel-Dosierventile.
- Präzise Dosiersteuerung. Konsistente Mikropunkte mit einem Durchmesser von bis zu 150 µm (0,15 mm) (0,006″).
- Austauschbares, modulares Design.
- Null Totvolumen.
- Erhältlich mit medienberührten Teilen aus PEEK (Polyetheretherketon) für die Dosierung reaktiver Klebstoffe.
TECHNISCHE SPEZIFIKATIONEN
| Parameter | Wert |
| Abmessungen | Länge 66 mm x Durchmesser 23.7 mm (2.60 x 0.930") |
| Gewicht | 166 g (5.9 oz) |
| Erforderlicher Luftsteuerdruck | 4.8–6.2 bar (70–90 psi) |
| Maximaler Flüssigkeitsdruck | 7.0 bar (100 psi) |
| Flüssigkeitseinlass | M5 |
| Flüssigkeitsauslass | Luer-Konus mit Haltemutter |
| Maximale Betriebstemperatur | 80° C (176° F) |
