Produktcode: 7425018
Kolbenventil mit Snuf-Bak-Funktion
Vorteile
• Längere Lebensdauer: verschleißfeste Dichtungen und gehärtete Bauteile
• Uneingeschränkte interne Konstruktion ermöglicht freien Durchfluss hochviskoser Materialien
• Geteilte Konstruktion trennt Flüssigkeit von Luftkomponenten
• Qualitativ hochwertige Dosierung: Snuf-Bak-Funktion ermöglicht sofortiges Abschalten des Materials
• Präzise Konsistenz: ermöglicht sofortiges Schließen des Ventils ohne Nachtropfen
Funktionen
• Dynamische Dichtungen für schnellen Austausch
• Erhältlich in runder und eckiger Ausführung
• Leicht wiederholbare Montage für Automatisierungsplattformen
• Gehärteter und geschliffener Schieber
• Einzigartige Konstruktion ermöglicht einfache Wartung
• Positionierlöcher für die Dübelmontage
• Erhältlich in Edelstahlausführung
• Mehrere Dichtungskonfigurationen verfügbar
• Modell mit rundem Aluminiumgehäuse Mehr
Vorteile
• Längere Lebensdauer: verschleißfeste Dichtungen und gehärtete Bauteile
• Uneingeschränkte interne Konstruktion ermöglicht freien Durchfluss hochviskoser Materialien
• Geteilte Konstruktion trennt Flüssigkeit von Luftkomponenten
• Qualitativ hochwertige Dosierung: Snuf-Bak-Funktion ermöglicht sofortiges Abschalten des Materials
• Präzise Konsistenz: ermöglicht sofortiges Schließen des Ventils ohne Nachtropfen
Funktionen
• Dynamische Dichtungen für schnellen Austausch
• Erhältlich in runder und eckiger Ausführung
• Leicht wiederholbare Montage für Automatisierungsplattformen
• Gehärteter und geschliffener Schieber
• Einzigartige Konstruktion ermöglicht einfache Wartung
• Positionierlöcher für die Dübelmontage
• Erhältlich in Edelstahlausführung
• Mehrere Dichtungskonfigurationen verfügbar
• Modell mit rundem Aluminiumgehäuse Mehr
Parameter
| 1K/2K | Einzelne Komponente |
|---|---|
| Typ | Stopfen, Snuf-Bak |
| Benetzte Teile | Aluminium |

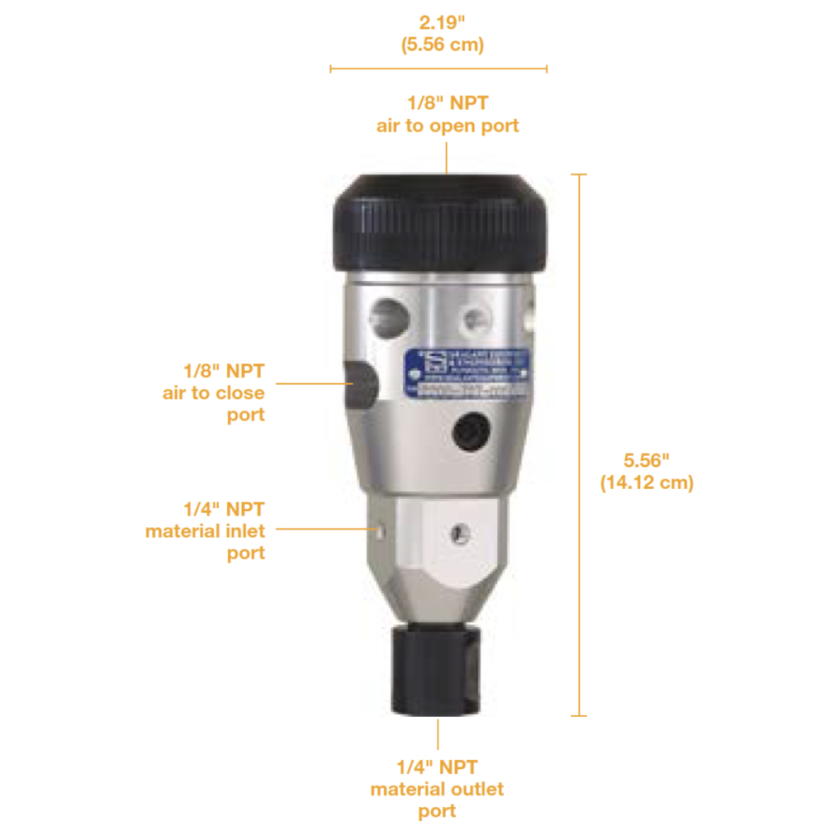

Technische Daten
| Parameter | Wert |
| Trockengewicht* | 0.7 kg (1.54 lbs.) |
| Ventilhöhe | 14.1 cm (5.55" cm) |
| Ventildurchmesser | 5.56 cm (2.19 cm) |
| Maximaler Materialeinlassdruck | 275 bar (4000 psi) |
| Minimaler Steuerluftdruck | 4.2 bar (60 psi) |
| Betrieb | Doppelt wirkender Luftantrieb; Luft zum Öffnen, Luft zum Schließen |
| Materialauftrag | Alle Einkomponenten-Dosiersysteme |
| Auslassanschluss | 1/4" NPT |
*Standard-Aluminiumgehäuse
Dokumente und 3D-Modelle
Datenblatt
(pdf, 128.4 kB)
