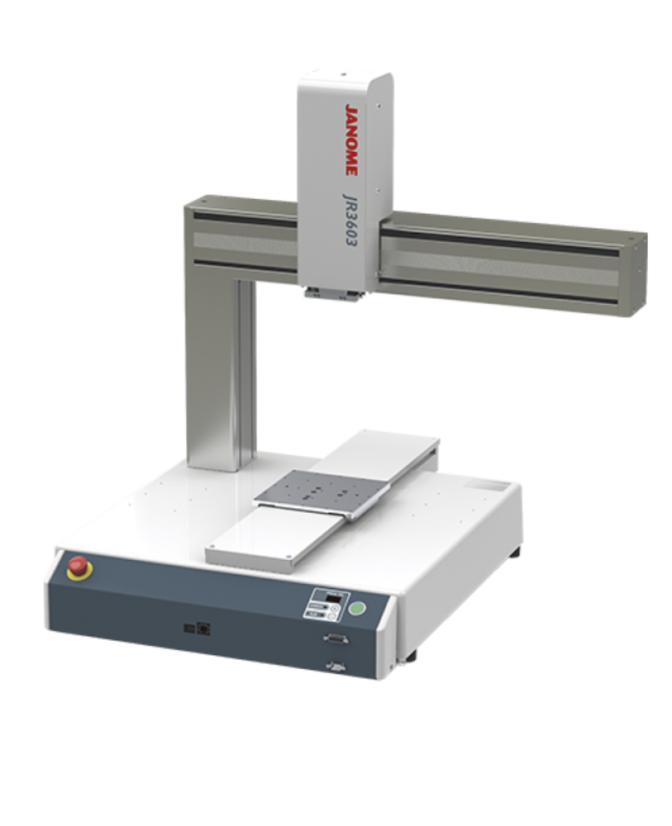

български език (EUR)JR3603
Kód produktu: JR3603
Rozšiřte svůj výrobní potenciál s vlajkovou lodí stolních robotů Janome
Řada JR3000 představuje multifunkční roboty navržené pro samostatné výrobní buňky i plně automatizované inline instalace. Díky bohaté výbavě, která zahrnuje kompatibilitu s Fieldbus, integrovaný LAN port ve standardu, software pro snadnou instalaci kamerového systému a možnost ovládání až dvou externích motorů, je robot JR3000 připraven na širokou škálu výrobních úkolů.
Zvýšená tuhost konstrukce
Robot disponuje zesílenou konstrukcí, díky které je rychlejší (až 900 mm/s), přesnější a schopný nepřetržitého provozu po delší časové úseky. Více
Řada JR3000 představuje multifunkční roboty navržené pro samostatné výrobní buňky i plně automatizované inline instalace. Díky bohaté výbavě, která zahrnuje kompatibilitu s Fieldbus, integrovaný LAN port ve standardu, software pro snadnou instalaci kamerového systému a možnost ovládání až dvou externích motorů, je robot JR3000 připraven na širokou škálu výrobních úkolů.
Zvýšená tuhost konstrukce
Robot disponuje zesílenou konstrukcí, díky které je rychlejší (až 900 mm/s), přesnější a schopný nepřetržitého provozu po delší časové úseky. Více
Parametry
| Typ | JR 3000 |
|---|
Technické specifikace
| Parametr | Specifikace | Hodnota |
| Provozní rozsah | Osa X & Y | 510 x 620 mm |
| Osa Z | 150 mm | |
| Maximální přenosná hmotnost | Osa X | 15 kg |
| Osa Y | 7 kg | |
| Maximální rychlost (PTP Drive)¹ | Osa X & Y | 900 mm/sec [9-900 mm/sec] |
| Osa Z | 400 mm/sec [4-400 mm/sec] | |
| Max. rychlost (CP Drive)¹ | X, Y, Z Kombinovaně | 850 mm/sec [0.1-850 mm/sec] |
| Opakovatelnost² | Osa X & Y | ±0.008 mm |
| Osa Z | ±0.008 mm | |
| Externí Rozměry³ (W x D x H) | 790 x 731 x 807 mm | |
| Hmotnost³ / Pohon | 45 kg / 5 Phase Pulse Motor | |
| Ovládání | PTP Control, CP Control | |
| Externí Vstup | I/O-SYS | 16 Vstupů |
| I/O-1 | 8 Vstupů | |
| Externí Výstup | I/O-SYS | 16 Výstupů |
| I/O-1 | 8 Výstupů (Včetně 4 výstupních relé) | |
| Napájení / Spotřeba | AC 90 - 240V / 200 W | |
| Teplota provozního prostředí | 0-40ºC | |
¹ Maximální rychlost se může lišit na okolních podmínkách; robot jí nedosáhne při max. zátěži. ² Opakovatelnost měřena za konzistentní teploty. ³ Vnější rozměry a hmotnost se liší pro řadu JR3400 (Double Column).
Dokumenty a 3D model
janome_jr3000_series_catalogue.pdf
(pdf, 2.9 MB)
